氣旋篩各部件解剖圖和組裝圖

發布時間：2013-04-26 00:00:00作 者：admin

      佛山潘先生于4月20日致電大漢振動機械廠家，咨詢關于粉末物料的篩分設備，該物料有輕微潮濕，結團現象，用普通振動篩經過電機振動結團情況越來越嚴重，另潘經理很煩惱，經過溝通大漢王經理根據物料的性質和多年的經驗，推薦使用專門針對精細粉和結團物料篩分的氣旋篩，經過王經理將物料的情況和氣旋篩的篩分原理和產品情況詳細分析給客戶，并將WQS-30-100型氣旋篩的尺寸、外型圖紙傳給潘先生，不盡可以滿足客戶的產量，而且氣流篩主要針對精細篩分效果非常好，潘先生當天便和大漢機械簽定了一臺WQS系列30-100型氣旋篩，以下是大漢振動篩廠家對氣旋篩各部分解剖實物圖和組裝圖。

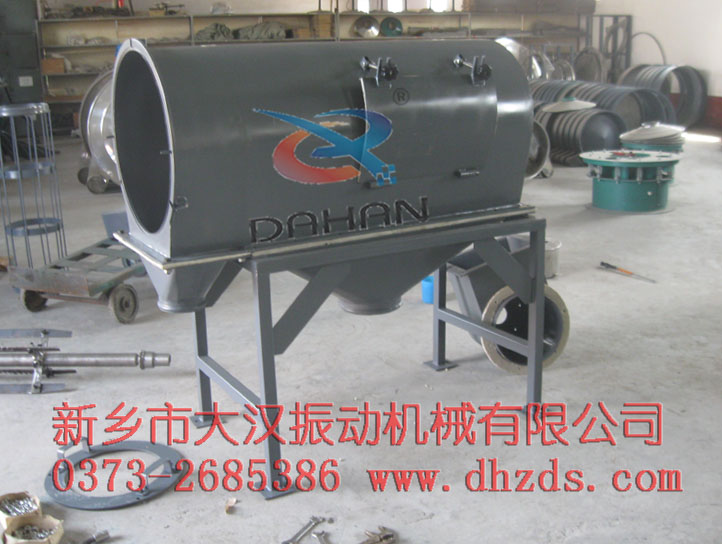

WQS-30-100型氣旋篩部件解剖實物圖

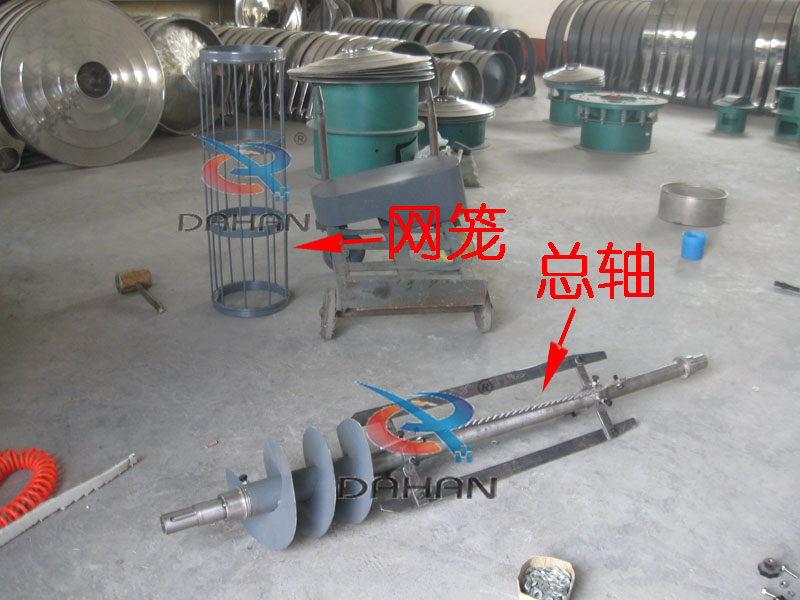

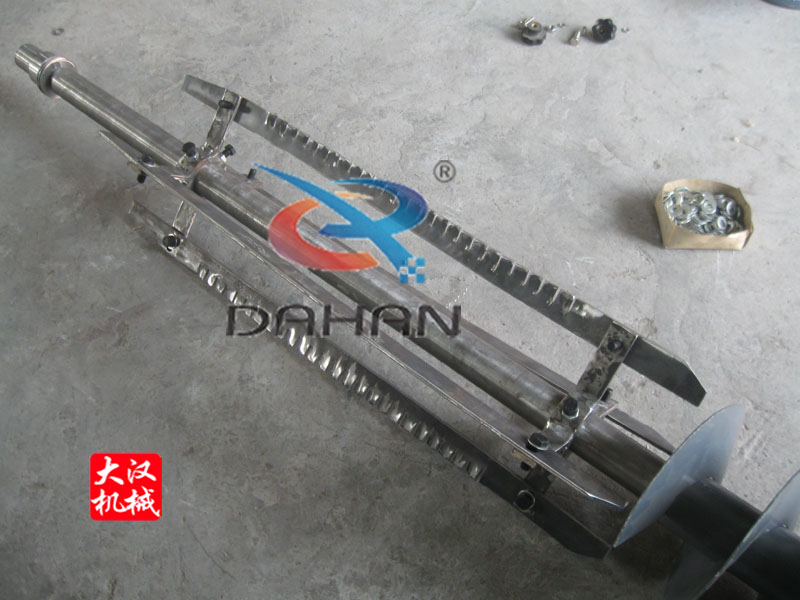

       WQS-30-100氣旋篩網籠和總軸，物料由入料口進入，通過螺旋輸送，進入網籠，風葉輪置入網籠內，在軸的勻速攪拌下使物料形成離心懸浮不斷地撞擊篩網，細料通過篩網由料口排出，大于篩網的物料由粗口排出。

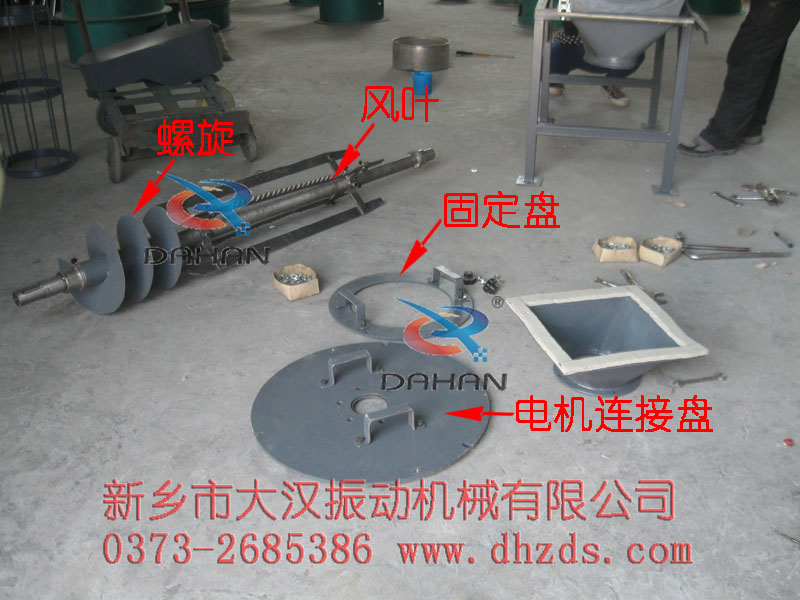

氣旋篩的總軸固定盤和電機連接盤

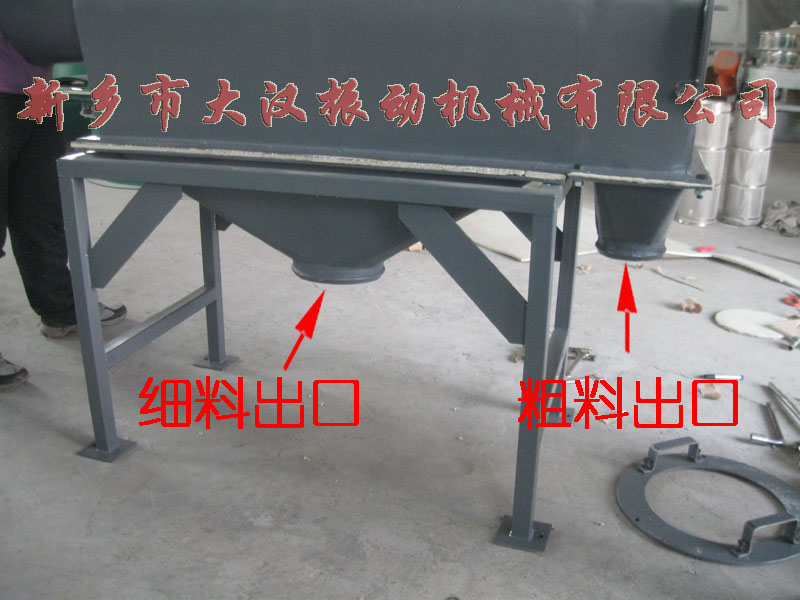

氣旋篩出料口

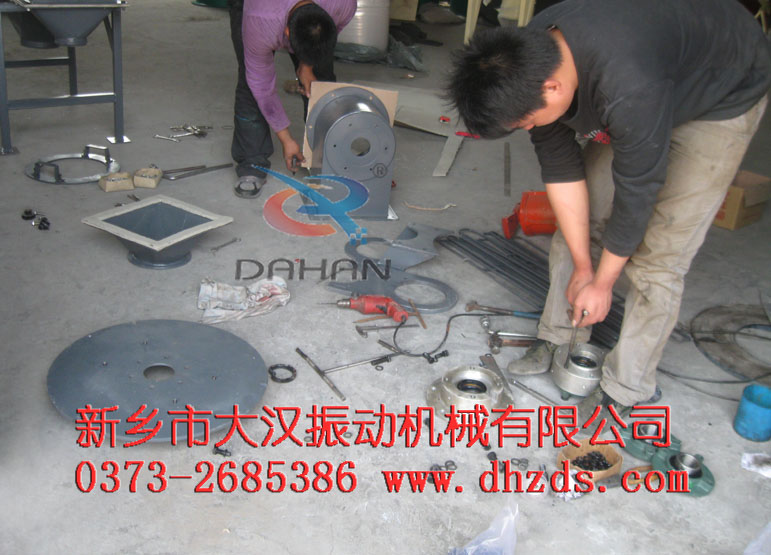

WQS-30100氣旋篩組裝圖

      氣旋篩的風葉輪，在氣旋篩選運行的過程中，物料(塊狀)經過風葉輪的打擊起到破碎的作用，可達到合格品通過網孔落人細料倉口排出，粗料從尾端粗料口排出。結塊狀的物料非常使用氣旋篩的使用。

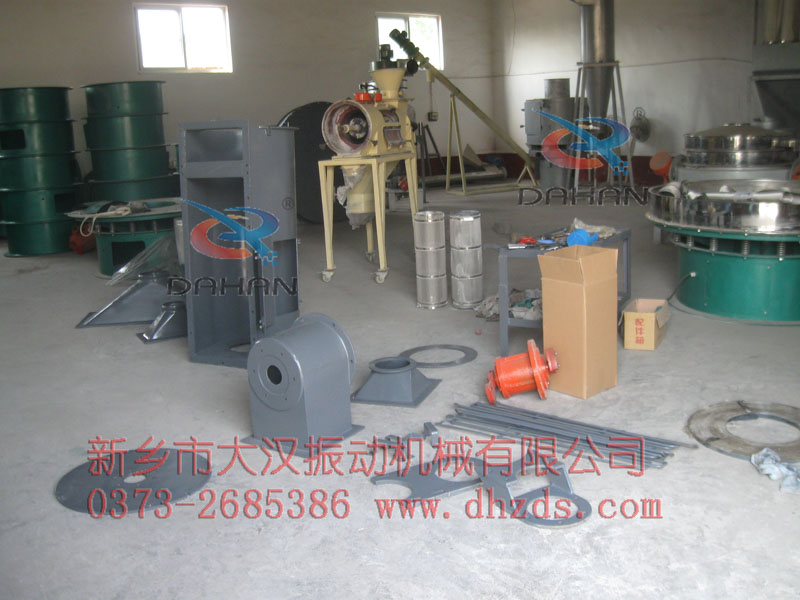

氣旋篩組裝圖

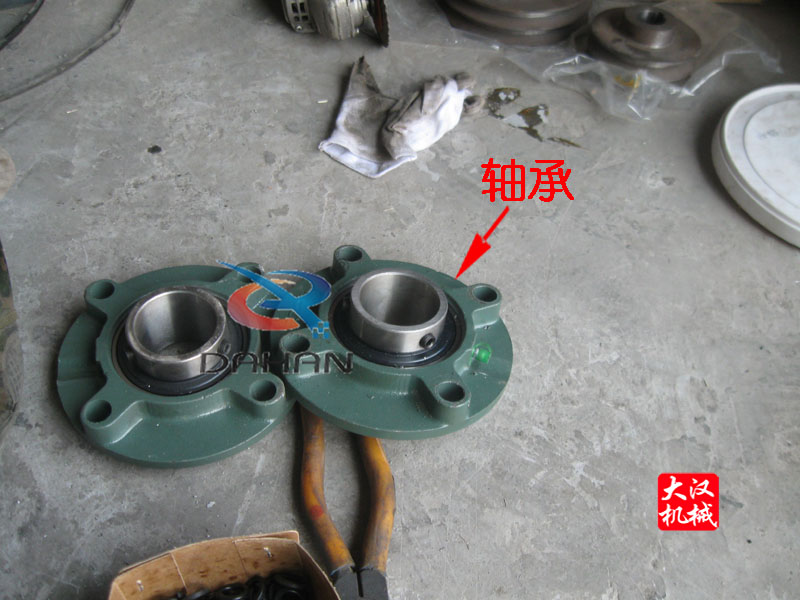

氣旋篩軸承，大漢振動篩廠家采用人本軸承



      氣流篩特別適用于要求篩分精度高，超微細粉、密度小(比重輕)、輕微濕度、易附粘性粉或有靜電反應的物料，篩分效果非常好，粒、粉皆可適用。占地面積小，平穩無振動、運行無噪音、密閉性能好，不污染環境，具有自由抖網，自動清潔，有破碎塊狀物料的功能，篩分效率高。
